株式会社三幸精機工業はMCを使用した精密機械加工会社です

製品一覧

---

半導体製造装置

加工例
�@52S：10ｔ×Φ400
切削加工にて平面度10μ以内での加工実績があります

�A52Ｓ・61Ｓ
　10ｔ×Φ400の加工実績有

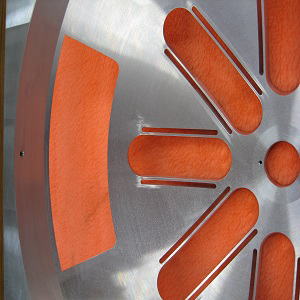

その他
※アルミ製品以外に無酸素銅の実績が御座います

---

　　　　　

---

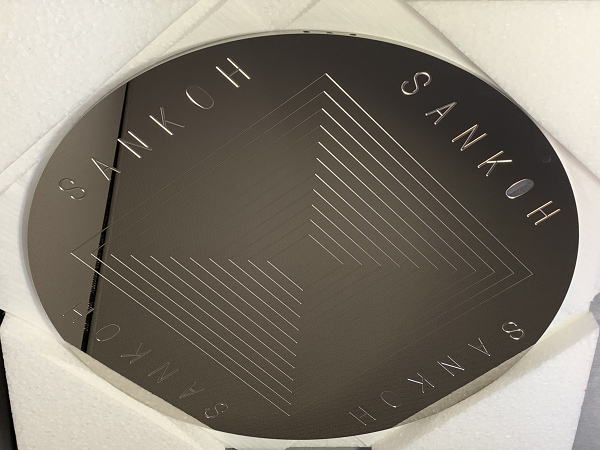

半導体製造部品12インチウエハ用

52S：12ｔ×Φ320

切削加工仕上げ時の精度　
平面度・平行度　5μ以下
　　　　　

　　　　　 　　　　　

---

　　　　　

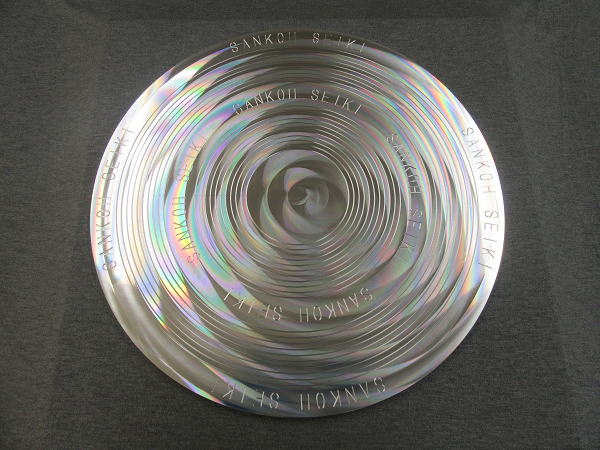

鏡面仕上げ加工品

61S：10ｔ×Φ400

平面度：5μ以下
平行度：10μ以下

---

　　　　　 　　　　　 　　　　　

---

　　　　　

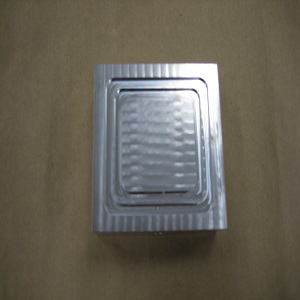

高周波ハウジング

61S：30ｔ×150×250
立ち上がり部分の壁厚0.5ｔ

---

　　　　　

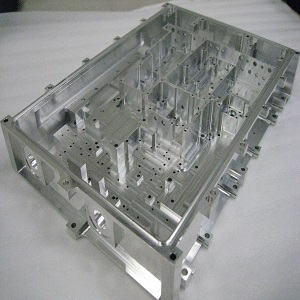

医療装置

52材からの削り出し
一部組立にも対応

---

　　　　　

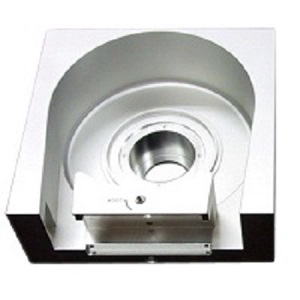

光学装置部品

52S：180×250×250
からの削り出し加工

---

　　　　　

３点52Sからの削り出し

下記写真の接合前

---

　　　　　

上記写真の接合

各部品を電子ビームで接合後
仕上げ加工を施した製品

---

設備一覧

---

主要設備マシニングセンター

・マザック　FJV　250G
　 12,000　rpm　510×1020　４台
・マザック　FJV　250�U
　 12,000　rpm　510×1020　１台
・マザック　FJV　250HI
　 25,000　rpm　510×1020　１台
・マザック　VCN　530
　 12,000　rpm　530×1050　２台
・その他機械４台

付帯設備

・ボール盤　　　　　　　　　　　　　　　２台
・タッピングマシン　　　　　　　　　　　２台
・三次元測定装置　　　　　　　　　　　　２台
・面粗度計　　　　　　　　　　　　　　　１台
・デジタルマイクロスコープ　　　　　　　１台
・超音波洗浄機２周波切替　　　　　　　　２台
・純水精製装置イオン交換樹脂　　　　　　１台
・車両三菱フォークリフト１．５トン含む　４台
・PC製品データ管理・受注管理システム　　5台
　CADーCAMWARE　Vellum DXF DWG対応

---

---

FJV250　インデックス付　　　　　　三菱フォークリフト1.5トン

---

　　　　　

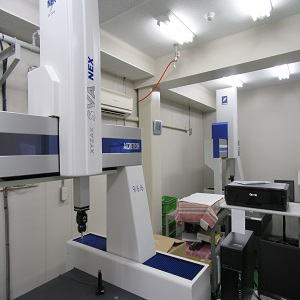

三次元測定装置

・東京精密SVA　NEX9/6/6
・東京精密SVA　800A

---

　　　　　

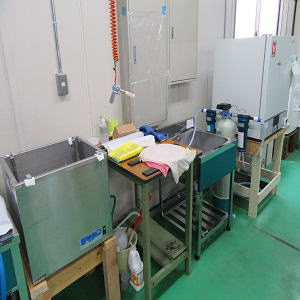

超音波洗浄・恒温槽

開発用２機(２周波切替)
純水精製装置：開発用
(イオン交換樹脂)

---

　　　　　

協力工場様

(有)松山精機・（株）平野精密製作所・（株）ミロク精機　他1５社
【ワイヤー・真空ロウ付け・放電・研磨・熱処理】
【各種アルマイト・硬質アルマイト蒸気封孔処理・メッキ・FEP処理】
上記、各種の処理の手配が可能です。御問合せ下さい。

---
